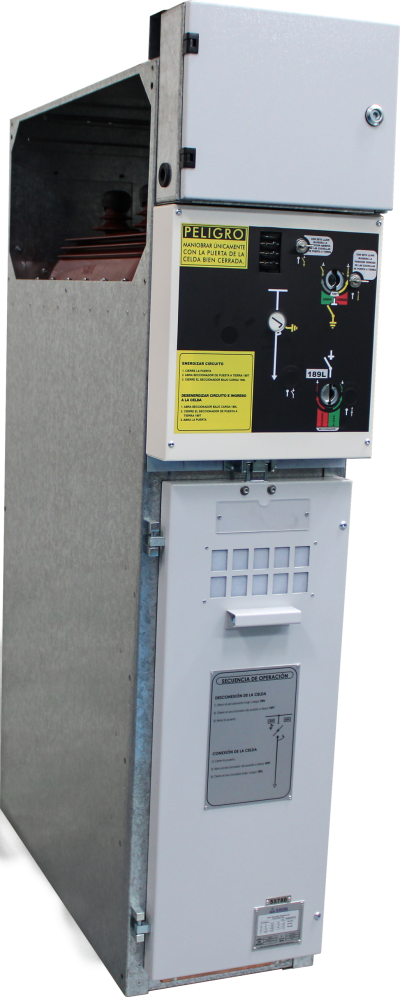

CELDAS DE MEDIA TENSIÓN CON SECCIONADORS EN SF6 E INTERRUPTORES EN VACIO. REF. I - 24 y 36KV
La Celda de Entrada o Salida de Circuito (Serie 24 y Serie 36) es un equipo modular de uso interior diseñado para la conexión, maniobra y seccionamiento seguro de alimentadores en subestaciones de media tensión de 24 kV y 36 kV. Ofrece un desempeño robusto con capacidad de operación manual o motorizada, soportando corrientes nominales de 630 A a 1000 A bajo exigentes condiciones de esfuerzo térmico y dinámico.
Beneficios Clave
- Flexibilidad en Automatización: Permite maniobra manual o accionamiento motorizado para integrarse a esquemas de control remoto y telemando.
- Elevado Nivel de Aislamiento: Soporta tensiones de prueba de impulso tipo rayo (1,2 / 50 µsec) de hasta 125 kV en Serie 24 y 170 kV en Serie 36 entre fases y tierra.
- Alta Soportabilidad ante Cortocircuitos: Capaz de resistir una corriente de cortocircuito de 20 kA durante 1 segundo y una corriente límite dinámica de 40 kA.
- Protección Interna y Ambiental: Posee un grado de protección IP 2X / 3X para un funcionamiento seguro en un rango térmico operativo de -5 °C a 40 °C.

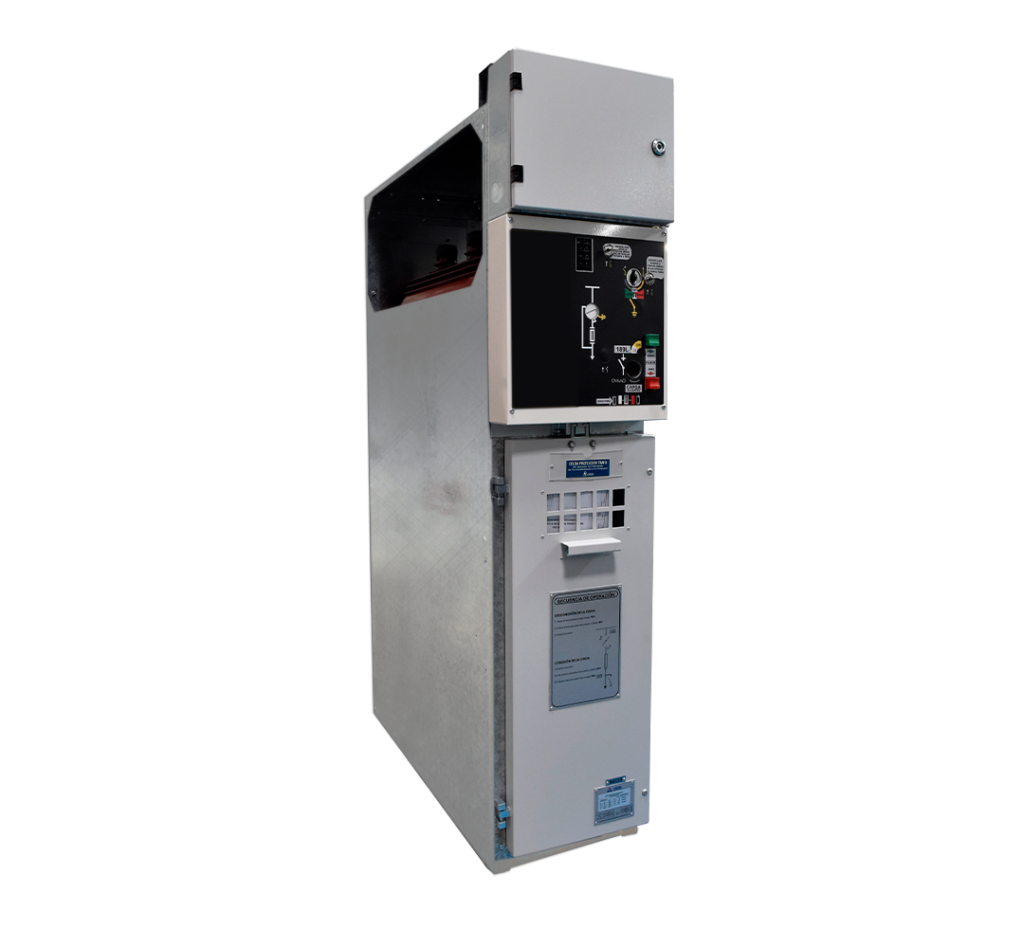

CELDAS DE MEDIA TENSIÓN CON SECCIONADORS EN SF6 E INTERRUPTORES EN VACIO. REF. TM-24 y 36KV
La Celda de Protección con Base Portafusible (Serie 24 y Serie 36) es un equipo modular de uso interior proyectado para el seccionamiento y la protección contra sobrecorrientes y cortocircuitos en transformadores y circuitos de media tensión de 24 kV y 36 kV. Integra una base portafusible tripolar accionable de forma manual o motorizada, garantizando un corte seguro con corrientes nominales de 630 A a 1000 A.
Beneficios Clave
- Protección Confiable por Fusibles: Diseñada para albergar bases portafusibles de alta capacidad, actuando de forma rápida ante fallas o cortocircuitos para salvaguardar transformadores y redes de distribución.
- Flexibilidad en la Maniobra: Permite operación manual directa o accionamiento motorizado para esquemas de control a distancia o automatización de la subestación.
- Elevada Rigidez Dieléctrica: Aislamiento probado contra tensiones de impulso tipo rayo (1,2 / 50 µsec) de hasta 125 kV en Serie 24 y 170 kV en Serie 36.
- Soportabilidad Térmica y Dinámica: Resiste corrientes de corto circuito de 20 kA durante 1 segundo y soporta picos de corriente límite dinámica de 40 kA.
- Construcción Segura: Nivel de protección IP 2X / 3X optimizado para operación en recintos cerrados bajo rangos térmicos de -5 °C a 40 °C.

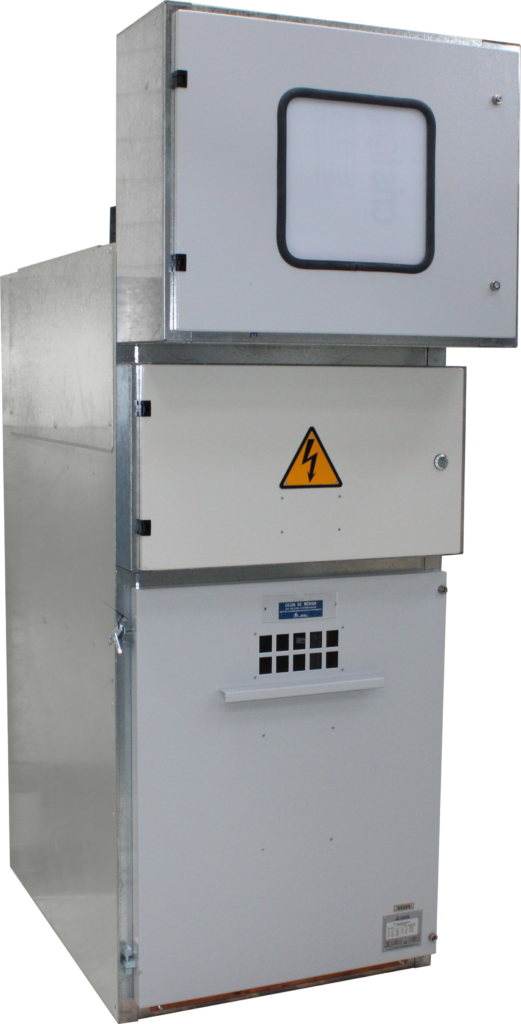

CELDAS DE MEDIA TENSIÓN CON SECCIONADORS EN SF6 E INTERRUPTORES EN VACIO. REF. MA-24 y 36KV
La Celda de Protección con Base Portafusible (Serie 24 y Serie 36) es un equipo modular de uso interior proyectado para el seccionamiento y la protección contra sobrecorrientes y cortocircuitos en transformadores y circuitos de media tensión de 24 kV y 36 kV. Integra una base portafusible tripolar accionable de forma manual o motorizada, garantizando un corte seguro con corrientes nominales de 630 A a 1000 A.
Beneficios Clave
- Protección Confiable por Fusibles: Diseñada para albergar bases portafusibles de alta capacidad, actuando de forma rápida ante fallas o cortocircuitos para salvaguardar transformadores y redes de distribución.
- Flexibilidad en la Maniobra: Permite operación manual directa o accionamiento motorizado para esquemas de control a distancia o automatización de la subestación.
- Elevada Rigidez Dieléctrica: Aislamiento probado contra tensiones de impulso tipo rayo (1,2 / 50 µsec) de hasta 125 kV en Serie 24 y 170 kV en Serie 36.
- Soportabilidad Térmica y Dinámica: Resiste corrientes de corto circuito de 20 kA durante 1 segundo y soporta picos de corriente límite dinámica de 40 kA.
- Construcción Segura: Nivel de protección IP 2X / 3X optimizado para operación en recintos cerrados bajo rangos térmicos de -5 °C a 40 °C.

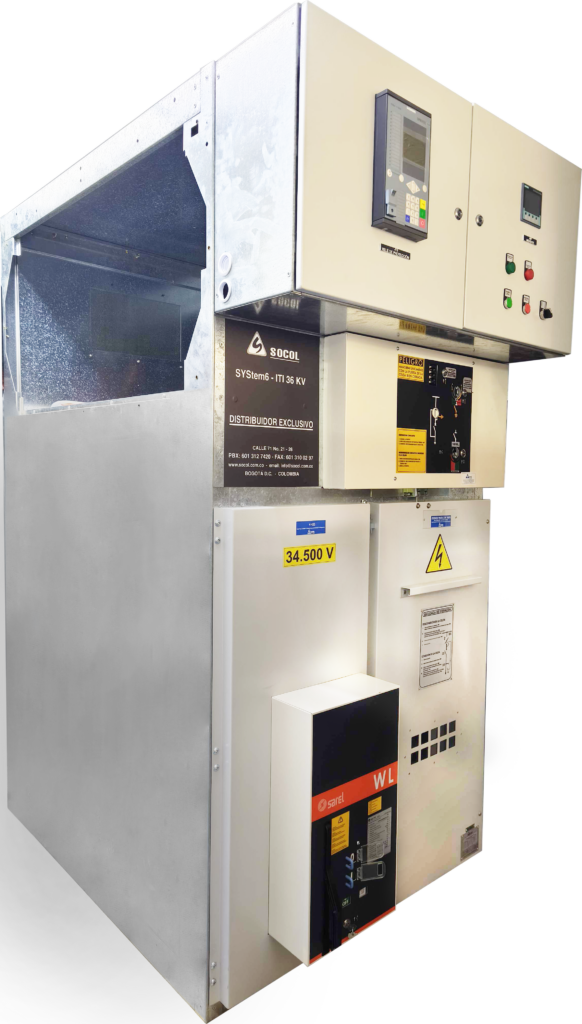

CELDAS DE MEDIA TENSIÓN CON SECCIONADORS EN SF6 E INTERRUPTORES EN VACIO. REF. ITI - 24 y 36KV
La Celda de Protección con Interruptor de Potencia (Serie 24 y Serie 36) es una solución modular de uso interior diseñada para la maniobra, interrupción automática y protección avanzada ante sobrecorrientes o fallas severas en redes de media tensión de 24 kV y 36 kV. Integra un interruptor automático operable de forma manual o motorizada, garantizando un corte seguro con corrientes nominales de 630 A a 1000 A.
Beneficios Clave
- Corte Automático de Alta Confiabilidad: Equipada con un interruptor de potencia para interrumpir corrientes de falla, garantizando la protección integral de transformadores y tramos de red críticos.
- Flexibilidad Operativa y Automatización: Admite accionamiento manual o motorizado, facilitando la integración con relés de protección y sistemas de telemando o Scada.
- Alta Rigidez Dieléctrica: Sometida a estrictas pruebas de aislamiento con tensiones de impulso tipo rayo (1,2 / 50 µsec) de hasta 125 kV en Serie 24 y 170 kV en Serie 36 entre fases y tierra.
- Capacidad Térmica y Dinámica: Soporta corrientes de cortocircuito de 20 kA durante 1 segundo y corrientes límite dinámicas de hasta 40 kA.
- Diseño Seguro de Uso Interior: Encerramiento con grado de protección IP 2X / 3X, ideal para operar de forma confiable en recintos técnicos bajo un rango térmico de -5 °C a 40 °C.

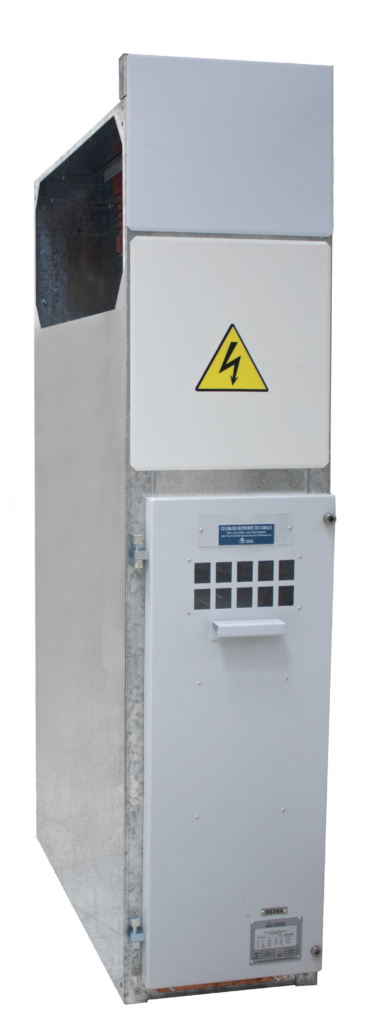

CELDAS DE MEDIA TENSIÓN CON SECCIONADORS EN SF6 E INTERRUPTORES EN VACIO. REF. AS - 24 y 36KV
La Celda para Remonte de Cables (Serie 24 y Serie 36) es una solución de encerramiento modular de uso interior proyectada para facilitar la llegada, transición y acoplamiento ordenado de cables de potencia en subestaciones de media tensión de 24 kV y 36 kV. Su diseño permite conectar alimentadores a las barras principales de la subestación operando bajo corrientes nominales de 630 A a 1000 A con elevados niveles de soportabilidad dieléctrica y mecánica.
Beneficios Clave
- Acoplamiento Directo y Seguro: Optimiza la disposición física de los cables de potencia dentro del conjunto de celdas, reduciendo tensiones mecánicas en los acometidos y garantizando un puenteo seguro hacia el embarrado principal.
- Elevado Nivel de Aislamiento: Certificada para soportar tensiones de prueba de impulso tipo rayo (1,2 / 50 µsec) de hasta 125 kV en Serie 24 y 170 kV en Serie 36 entre fases y tierra.
- Resistencia Térmica y Dinámica: Diseñada para soportar corrientes de cortocircuito de 20 kA durante 1 segundo y corrientes límite dinámicas de hasta 40 kA.
- Protección Estructurada: Posee un grado de protección IP 2X / 3X ideado para una operación estable en ambientes interiores dentro de un rango de temperatura operativa de -5 °C a 40 °C.

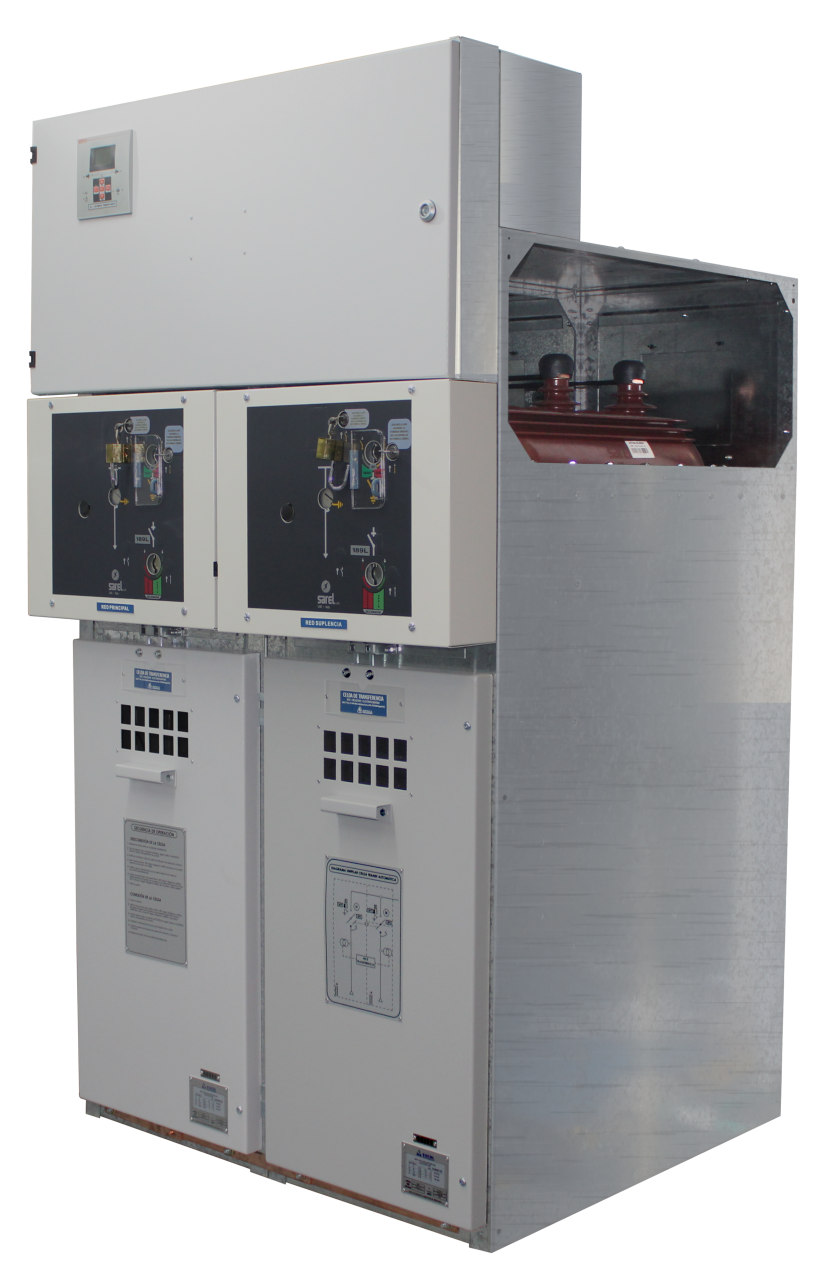

CELDAS DE MEDIA TENSIÓN CON SECCIONADORS EN SF6 E INTERRUPTORES EN VACIO. REF. I-I - 24 y 36KV
La Celda para Función de Transferencia (Serie 24 y Serie 36) es un equipo modular de uso interior diseñado para realizar la conmutación segura y confiable entre diferentes fuentes de alimentación en subestaciones de media tensión de 24 kV y 36 kV. Facilita el cambio de circuito en esquemas de respaldo o doble alimentación, operando con corrientes nominales de 630 A a 1000 A mediante accionamiento manual o motorizado.
Beneficios Clave
- Continuidad del Servicio: Permite la conmutación eficiente entre la red principal y una fuente alternativa o de emergencia, reduciendo los tiempos de interrupción en la subestación.
- Maniobra Automatizable: Diseñada para operación manual directa o acoplamiento motorizado, ideal para integrarse a sistemas de transferencia automática o control a distancia.
- Aislamiento Dieléctrico Probado: Soportabilidad ante impulsos por rayo (1,2 / 50 µsec) de hasta 125 kV en Serie 24 y 170 kV en Serie 36 entre fases y tierra.
- Alta Capacidad Dinámica y Térmica: Soporta corrientes de cortocircuito de 20 kA durante 1 segundo y una corriente límite dinámica de 40 kA ante eventos severos en la red.
- Protección para Interiores: Encerramiento robusto con grado IP 2X / 3X, óptimo para una operación segura en salas eléctricas con temperaturas de trabajo de -5 °C a 40 °C.
